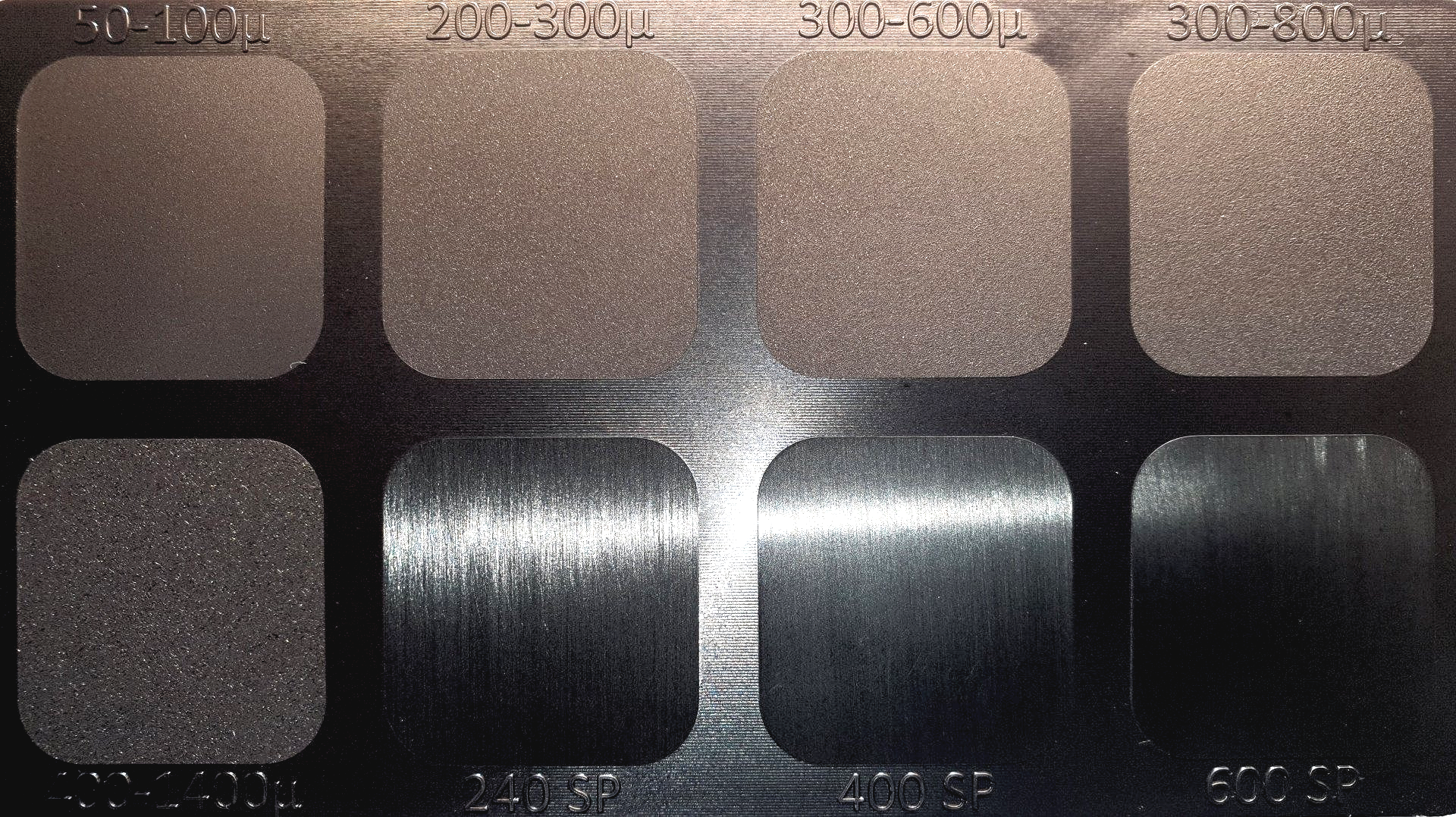

Oberflächenmuster

Mit strichpolierten oder gestrahlten Oberflächen können wir die Werkzeuge optisch oder technisch verbessern.

gestrahlt 50-100μ ähnlich VDI 3400 Ref. 24 /27                                                           gestrahlt 200-300μ ähnlich VDI 3400 Ref. 30

Ra 1,96   /   Rz 14,16   /   Rmax 17,34                                                                                   Ra 3,85  / Rz 29,45  /  Rmax 33,12

Mindestformschräge:   PA 1,0°   /  PC 2,0°   /   ABS 1,0°                                               Mindestformschräge:  PA 1,5°  /  PC 2,0°  / ABS 2,0°

gestrahlt 300-600μ ähnlich VDI 3400 Ref. 33                                                              gestrahlt 300-800μ ähnlich VDI 3400 Ref. 33 / 36

Ra 4,21   /  Rz 32,42  /   Rmax 33,76                                                                                   Ra 4,77 / Rz 33,17 / Rmax 39,81

Mindestformschräge:   PA 2,0°   /   PC 3,0°   /  ABS 2,5°                                              Mindestformschräge:  PA 2,5°  / PC 4,0°  / ABS 3,0°

gestrahlt 400-1400μ ähnlich VDI 3400 Ref. 36                                                           Strichpolitur 240 SP

Ra 6,78  /  Rz 56,99  / Rmax 76,85                                                                                   Ra 1,17  /  Rz 9,37  / Rmax 11,56

Mindestformschräge:   PA 2,5°   /  PC 4,0°  /   ABS 3,0°                                             Mindestformschräge:  PA 0,5° / PC 1,0° /  ABS 0,5°

Strichpolitur 400 SP                                                                                                          Strichpolitur 600 SP

Ra 0,24  /  Rz 2,02  /  Rmax 2,44                                                                                      Ra 0,15 / Rz 1,23 / Rmax 1,54

Mindestformschräge:   PA 0,5°  / PC 1,0°  /   ABS 0,5°                                                Mindestformschräge:  PA 0,5° / PC 1,0° /  ABS 0,5

°
